三次元振動篩分機的工作原理

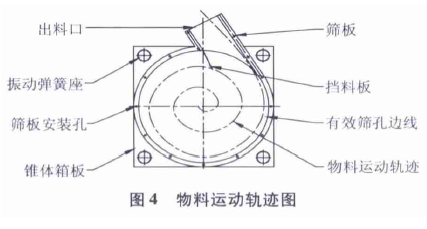

     從圖3、4 可知，旋振篩的兩臺振動電機軸線與 篩機篩板的中垂線相互組成一空間夾角，當兩臺振動電機同時轉動時，由振動電機產生的激振力將電機的旋轉運動轉變?yōu)樗�平、垂直、傾斜的三次元運 動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動。其間，小于篩面孔徑的物料通過篩孔落到下層錐體篩箱，成為篩下物，大于篩面孔徑的物料經連續跳躍運動后從排料口排出，最終完成篩 分工作。三次元振動篩分機振動體的運動軌跡為一復雜的空間 三維曲線，此曲線在水平面上的投影為圓形，在兩垂 直面上的投影為兩個相同的橢圓［2］。實際運用中， 通過調整振動電機上下兩端偏心塊的相對相位，可 以改變篩面上物料的運動軌跡，從而達到不同的篩 分作業目的。
