糧食分選系統中直線振動篩篩箱的有限元模型建立

    1． 1 篩選機的結構工作原理

     圖 1 所示為振動篩篩箱的結構示意圖，主要由篩箱、支承裝置、電動機和振動器等部分組成。工作時，篩箱由振動器帶動作往復的直線運動，從而借助慣性力，達到篩選糧食等物料的目的［1－4］。

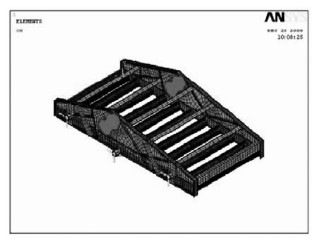

    1． 2 直線運動型振動篩有限元模型的建立篩框側板的 3 個部分由鋼板通過焊接而成，各部分所選材料相同，但厚度不同。在側板上還設置有橫梁，起到連接作用，也有不同截面形狀的加強梁起加強作用。通常用焊接連接側板與加強梁，用法蘭連接側板與橫梁。模型中單元網格劃分時，不同的側板厚度交界地方、側板和橫梁及加強 梁 連 接 處，其單元必須有一個共同的節點來傳遞負載。本文應用 AN- SYS 軟件中設定剛性區域的方法 ［5－8］ ，依次在篩箱激 振器 4 組偏心輪的旋轉中心處建立點質量單元，以此 為主節點; 在篩框的側板上( 激振器的安裝位置) 設 置 16 個節點用作從節點，用來模擬起連接激振器和 側板作用的法蘭盤。主節點和從節點的連接使篩箱 在運動及變形過程中主節點和從節點之間的距離保 持不變，激振作用力即可通過建立的點質量單元傳遞 到篩選機篩箱上。圖 2 所示為篩選機的有限元模型。
