振動篩分機篩箱質心的計算和激振器位置的選擇
作者：宏源科技 日期：2014-01-10
（1）激振器位置的選擇
為了使振動篩分機工作平穩，不產生前、后扭擺的振動，激振器安裝位置很重要。對圓振動篩，激振器應裝在篩箱的質心上。但由于結構限制往往達不到，但必須布置在質心的垂線上并盡量靠近質心。另外考慮到給 料的沖擊力和物料的堆積，實際質心應稍偏向于給料端。對于直線振動篩，則應使激振力的合力通過篩箱質心，并使激振力方向與篩面夾角等于振動方向角45o。
（2）質心的確定
振動篩分機在篩寬方向上是對稱的，其質心的計算可簡化為垂直于篩面的縱平面上進行。選定坐標系應考慮與篩框設計基準一致，質心位置可按下式[65,101,102]計算：
式中，iQ 、ix 、iy 分別表示第 i 構件的質量和質心坐標；i∑ Q為 i 個構件質量之和。
為了使振動篩分機工作平穩，不產生前、后扭擺的振動，激振器安裝位置很重要。對圓振動篩，激振器應裝在篩箱的質心上。但由于結構限制往往達不到，但必須布置在質心的垂線上并盡量靠近質心。另外考慮到給 料的沖擊力和物料的堆積，實際質心應稍偏向于給料端。對于直線振動篩，則應使激振力的合力通過篩箱質心，并使激振力方向與篩面夾角等于振動方向角45o。
（2）質心的確定
振動篩分機在篩寬方向上是對稱的，其質心的計算可簡化為垂直于篩面的縱平面上進行。選定坐標系應考慮與篩框設計基準一致，質心位置可按下式[65,101,102]計算：

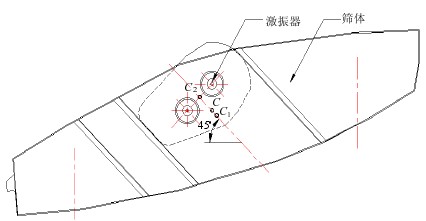

圖 4-8 質心位置的確定
經計算可得振動篩分機質心 C 1 位置如圖 4-6 所示(不含激振器和主梁)。兩組激振器分別安裝在激振主梁上，激振力的方向通過激振器的質心 C 2 ，并與激振器中心線重 合。過 C 1 點劃線，方向與水平方向成 45°角，使激振主梁中心線與該線重合，這樣 整個參振質量的質心 C 就在該線上，并與激振力的方向也通過它，沿著該線調整主 梁在篩體上的聯接位置，保證物料通過高度為 300-400 mm，即可確定質心 C 的位 置，如圖 4-8 所示。
本文介紹了超靜定結構的特性，分析了超靜定網梁結構的特點，給出了將超靜定網梁結構應用于大型振動篩設計的可行性。在香蕉篩結構基礎上，將超靜定網梁結構應用于大型振動篩的設計中。給出了振動篩的主要技術參數，確定了結構關鍵部件的設計方案。介紹了振動篩動力學參數的計算方法，對CWS3675超靜定結構大型香蕉篩進行了動力學參數的設計計算。
