振動篩分機的連接、約束方式及網格劃分

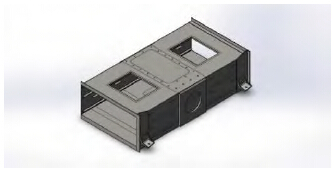

    首先，需要定義振動篩分機各個零部件之間的連接 形式。由于螺栓已經在模型簡化時去掉，因此用 “銷釘”來模擬螺栓的作用。相鄰 2 個零件要用相 觸面組來定義面與面之間的接觸，并且將全局接觸 定義為“接合”。其次，確定模型的約束方式。模型 整體采用的是“固定幾何體”固定于篩箱支撐體處; 當彈簧處于極限拉伸(壓縮)位置時，篩體在豎直方 向上的位移為零，因此添加“在平面上(0 mm)”的 約束;由于此次有限元模型采用的是振動篩的一半 實體，因而需要在振動篩的中心面處添加“對稱”約 束，這樣用一半的振動篩就能模擬整個振動篩實體。 最后，對振動篩進行網格劃分。TQLZ 200/200自衡振動篩篩箱長為2 000 mm，寬為2 000 mm，材料為3 mm 的 Q235 鋼板。整體尺寸較大，所以網格整體大 小設置為20 mm，公差為1 mm。篩箱側板與底板的 螺紋孔處為易破損處，所以需要施加網格控制，單元 大小為 5 mm，比率為 1． 3。網格細節顯示，節點總 數為377 618，單元總數為232 722。有限元模型如圖 2 所示。
