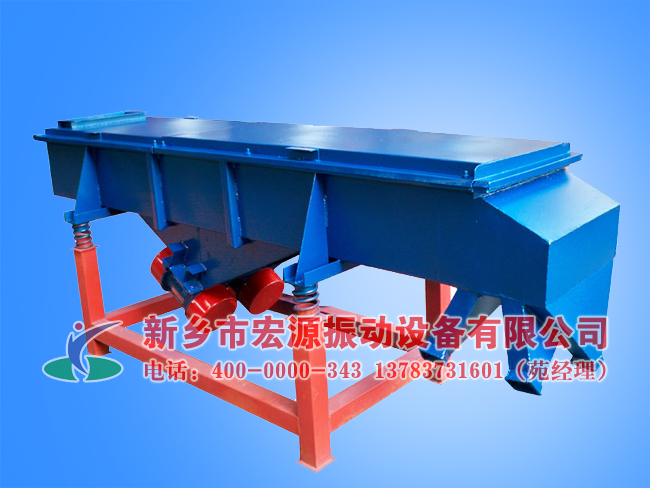

DZSF型直線振動篩
DZSF直線振動篩產品概述
DZSF系列直線振動篩簡稱直線篩，是一種用雙振動電機驅動的通用型振動篩分設備。裝備的兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線方向的合力相互抵消，而在垂直于電機軸方向的合力在偏心塊同向時達到最大，因此該系列振動篩的運動軌跡為一直線。兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

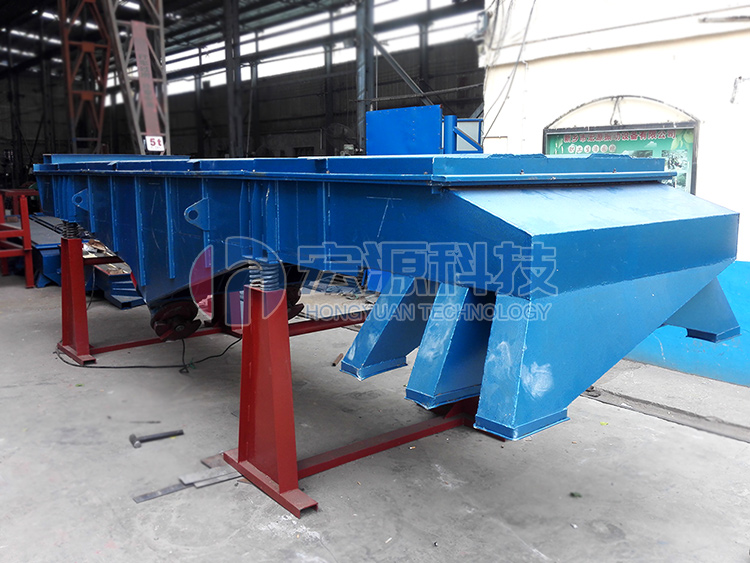

密封式直線振動篩，適用于粉塵含量大的物料，不污染環境。振動電機安裝于機器底部。

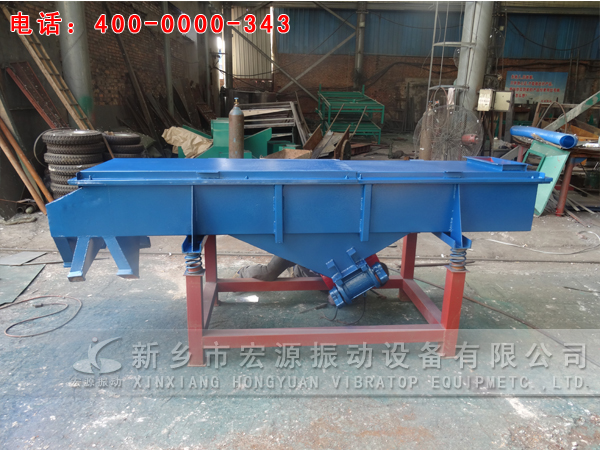

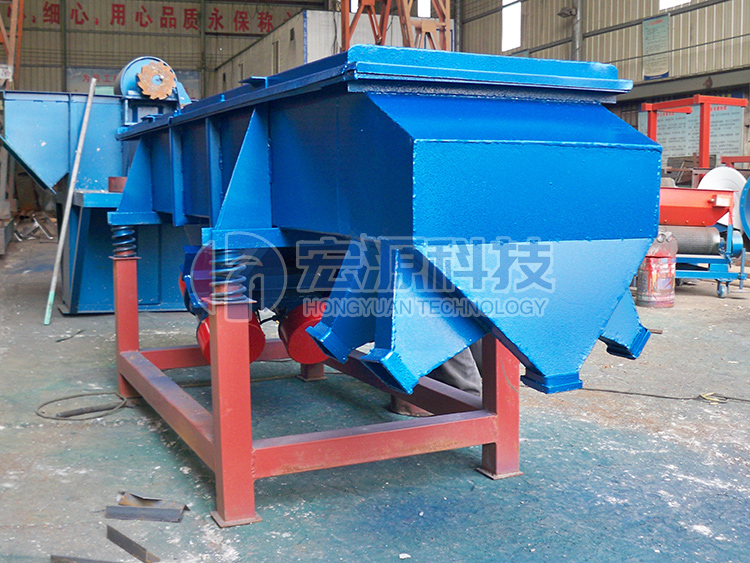

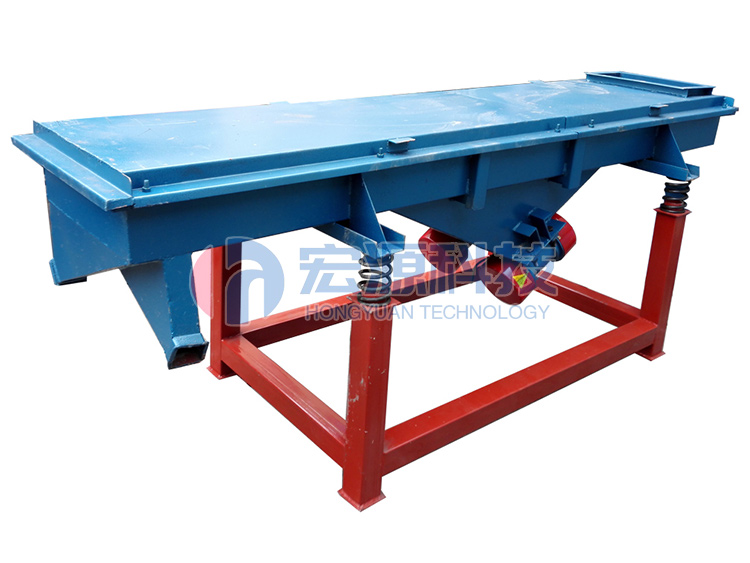

1040四層直線振動篩 525-4F直線振動篩

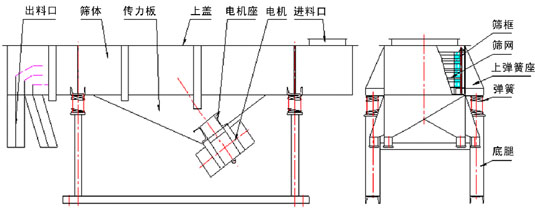

DZSF系列直線振動篩適用于粒度在0.074-5mm,含水量小于7%、無粘性的各種干式粉狀物料的篩分,最大給料粒度一般不大于10mm。 該系列振動篩也可以進行液體的過濾篩分作業，多用于污水處理，亦可以用于較大顆粒的煤粉類物料的篩分，在進行較大物料處理時，篩體厚度需加厚，電機功率需加大，換裝沖孔篩板作為篩網等。詳細情況，請咨詢我公司技術人員。DZSF直線振動篩結構圖
DZSF直線振動篩動畫演示
DZSF直線振動篩主要特點
DZSF系列直線振動篩具有體積小、結構簡單合理、篩分精度高、全封閉無污染、低噪音、低能耗、維修方便、保養簡單、篩網壽命長等優點。可單層或多層使用，最多可達到五層，篩框一般為木制結構，若篩孔較大，產量較高時篩框可制成鋼質結構，若篩分腐蝕性物料，與物料接觸部分采用不銹鋼制作。電機安裝方式可分為下振式和側振式，減振器安裝方式可分為座式和吊掛式。另我公司還可以根據用戶需要進行特殊設計制造。
DZSF直線振動篩適用行業

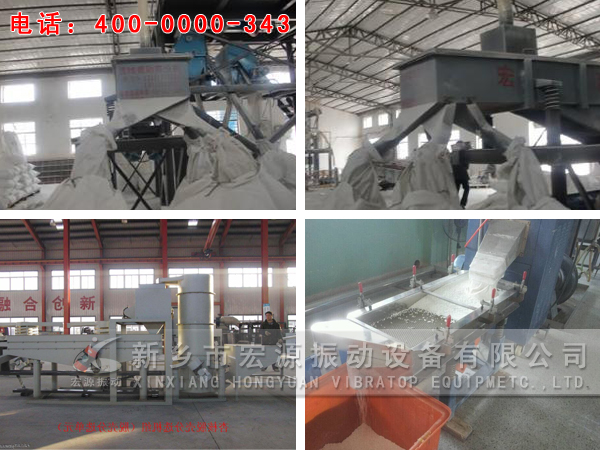

直線振動篩使用現場
DZSF型直線振動篩適用于0.74-10mm，含水小于7％，無粘性物料的任何干式物料的篩分。主要用于磨料磨具原料、化工、塑料、醫藥、樹脂粉、陶瓷原料、冶金、建材、糧食、化肥等行業中的干式粉狀、細顆粒狀或細微粉物料的篩分。
DZSF直線振動篩主要技術參數表
| 型號 | 篩面尺寸 | 物料粒度 | 篩面傾角（°） | 振幅 | 層數（s） | 功率（kW） |
|---|---|---|---|---|---|---|
| SZF516 | 500×1600 | 0.075~20 | 0~7 | 5~8 | 1~5 | 2×（0.08~0.4） |
| SZF520 | 500×2000 | 2×（0.4~0.75） | ||||
| SZF525 | 500×2500 | 2×（0.75~1.1） | ||||
| SZF530 | 500×3000 | 2×（1.1~1.5） | ||||
| SZF535 | 500×3500 | 2×（1.1~1.5） | ||||
| SZF1020 | 1000×2000 | 2×（0.75~1.1） | ||||
| SZF1025 | 1000×2500 | 2×（1.1~1.5） | ||||
| SZF1030 | 1000×3000 | 2×（1.5~2.2） | ||||
| SZF1035 | 1000×3500 | 2×2.2 | ||||
| SZF1040 | 1000×4000 | 2×（2.2~3.0） | ||||
| SZF1225 | 1200×2500 | 2×（1.5~2.2） | ||||
| SZF1230 | 585×3000×2 | 2×（2.2~3.0） | ||||
| SZF1235 | 585×3500×2 | 2×（2.2~3.0） | ||||
| SZF1535 | 735×3500×2 | 2×（2.2~3.0） | ||||
| SZF1540 | 735×4000×2 | 2×（3.0~4.0） |
直線振動篩產品結構
本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。
1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。
2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。
3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。
4、振動電機(使用與維修方法詳見振動電機使用說明書)。
5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。
6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。
7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。
直線振動篩產品使用與維修指導
1、本機應裝設電氣保護裝置。
2、本機運行初期，每天至少檢查地腳螺栓一次，防止松動。
3、當電機旋轉方向不符合要求時，調整電源相序即可。
4、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次，加油時，通過油杯加入適量鋰基潤滑脂。當采用密封軸承時，電機沒有安裝油杯。
5、本機累計運行1500小時后，應檢查軸承，若有嚴重?fù)p傷時應立即更換。
6、本機停置較長時間后再次使用時，應測量絕緣電阻，用于500伏兆歐表測量，應大于0.5兆歐。
直線振動篩產品日常保養
1、啟動前：
（1）檢查粗網及細網有無破損;
（2）檢查運輸支撐是否拆除。
2、啟動時：
（1）注意有無異常雜音;
（2）電流是否穩定;
（3）振動有無異狀;
3、使用后：每次使用完畢即清理干凈。
直線振動篩產品定期保養
定期的檢查粗網，細網和彈簧有無疲勞及破損，機身各部位是否因振動而產生損壞，需添加潤滑油的部位必須加油潤滑。
備注：DZSF系列新鄉直線振動篩（新鄉直線篩）產品制作材質分別為：普鋼、碳鋼、不銹鋼三種材質，具體型號及參數請參照直線篩技術參數表中的數據，選型及報價請聯系我們的工作人員，另外，我公司還可以根據客戶要求制作各種型號規格的直線振動篩，比如：糧食直線篩，葵花籽直線篩，輕型直線篩等特殊行業專用直線篩。

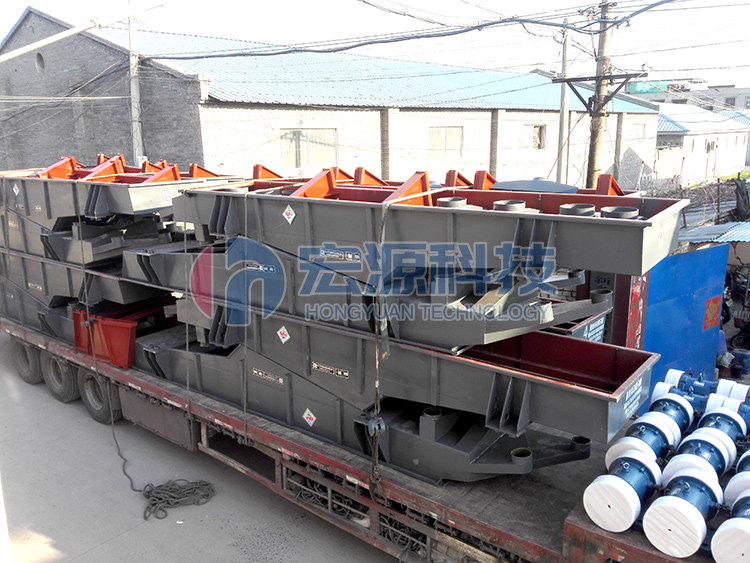

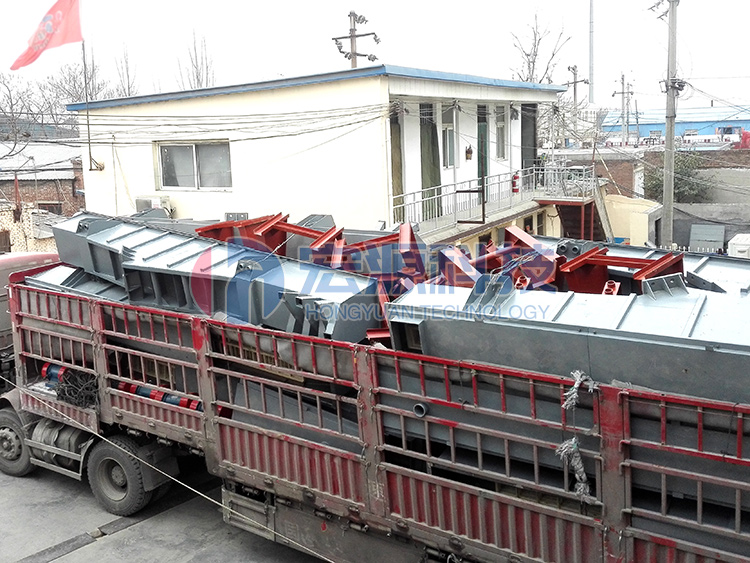

直線振動篩發貨現場
