變直線軌跡等厚振動篩模態分析

    模態分析又被稱為固有振動特性分析。模態分析的目的是為了得到結構的固有頻率與振型，這是結構分析中的重要參數，因為它們是其他動力學分析的前提，它分析的結果是諧響應分析和瞬態動力學分析以及譜分析的基礎。
    由式 (4) 可知，方程最終的形式變為求解矩陣特 征值的問題，質量矩陣 M、剛度矩陣 K 的階數即固有頻率的個數，每一個固有頻率對應一組特征向量， 所有的特征向量構成的向量組即是結構的振型。

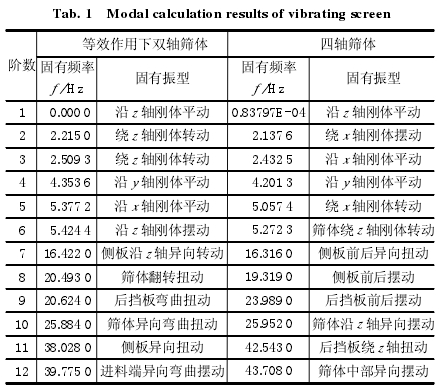

    用有限元法進行模態分析時，是求解式 (3)，即 求廣義特征值問題，ANSYS 有多種分析方法，筆者 采用求解精度高、計算速度快的 Block Lanczos 法進 行求解，計算結果如表 1 所列。
    由表 1 對比可知，篩體前 6 階固有頻率對應的振 型是剛體運動，第 6 階之后是模型的彈性運動，同等 質量同等作用效果下的雙軸直線等厚振動篩與四軸變 軌跡等厚振動篩的固有特性有著異同之處：二者的前 6 階模態振型均為剛性運動，第 7 階及高階振型均為彈性振動運動，雙軸直線等厚振動篩的固有頻率與四 軸變軌跡等厚振動篩的固有頻率十分接近，這說明四 軸變軌跡等厚振動篩在一定程度上對雙軸直線等厚振 動篩的整體剛度沒有影響，反而會有上升的空間，不會降低振動篩自身的破壞的程度。
