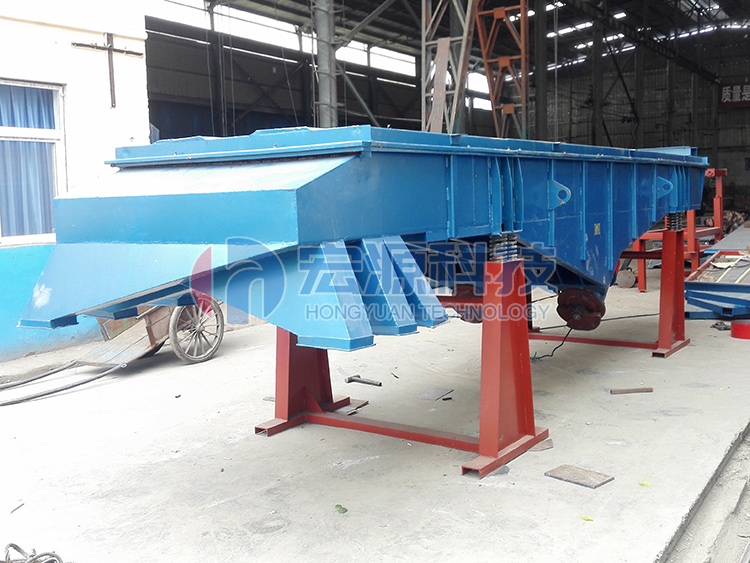

大型直線振動篩
直線振動篩產品概述
直線振動篩簡稱直線篩，是一種用雙振動電機驅動的通用型振動篩分設備。裝備的兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線方向的合力相互抵消，而在垂直于電機軸方向的合力在偏心塊同向時達到最大，因此該系列振動篩的運動軌跡為一直線。兩電機軸相對篩面有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。
linear vibrating screen is suitable for the size in 0.074-5 mm, water content is less than 7%, non-viscous all kinds of dry powder material , the largest feed particle size is generally not greater than 10 mm.This series of vibrating screen can also be liquid filtration screening operations, used in sewage treatment, also can be used for larger particles of the pulverized coal class material screening, when making great material processing, the screen body thickness need to thicken, motor power need increase, change punching sieve plate as screen mesh, etc.Details, please consult our company technical personnel.
DZSF直線振動篩結構圖
直線振動篩技術參數
| 型號 | 篩面尺寸 | 物料粒度 | 篩面傾角（°） | 振幅 | 層數（s） | 功率（kW） |
|---|---|---|---|---|---|---|
| SZF516 | 500×1600 | 0.075~20 | 0~7 | 5~8 | 1~5 | 2×（0.08~0.4） |
| SZF520 | 500×2000 | 2×（0.4~0.75） | ||||
| SZF525 | 500×2500 | 2×（0.75~1.1） | ||||
| SZF530 | 500×3000 | 2×（1.1~1.5） | ||||
| SZF535 | 500×3500 | 2×（1.1~1.5） | ||||
| SZF1020 | 1000×2000 | 2×（0.75~1.1） | ||||
| SZF1025 | 1000×2500 | 2×（1.1~1.5） | ||||
| SZF1030 | 1000×3000 | 2×（1.5~2.2） | ||||
| SZF1035 | 1000×3500 | 2×2.2 | ||||
| SZF1040 | 1000×4000 | 2×（2.2~3.0） | ||||
| SZF1225 | 1200×2500 | 2×（1.5~2.2） | ||||
| SZF1230 | 585×3000×2 | 2×（2.2~3.0） | ||||
| SZF1235 | 585×3500×2 | 2×（2.2~3.0） | ||||
| SZF1535 | 735×3500×2 | 2×（2.2~3.0） | ||||
| SZF1540 | 735×4000×2 | 2×（3.0~4.0） |
直線振動篩主要特點
直線振動篩具有體積小、結構簡單合理、篩分精度高、全封閉無污染、低噪音、低能耗、維修方便、保養簡單、篩網壽命長等優點。可單層或多層使用，最多可達到五層，篩框一般為木制結構，若篩孔較大，產量較高時篩框可制成鋼質結構，若篩分腐蝕性物料，與物料接觸部分采用不銹鋼制作。電機安裝方式可分為下振式和側振式，減振器安裝方式可分為座式和吊掛式。另我公司還可以根據用戶需要進行特殊設計制造。

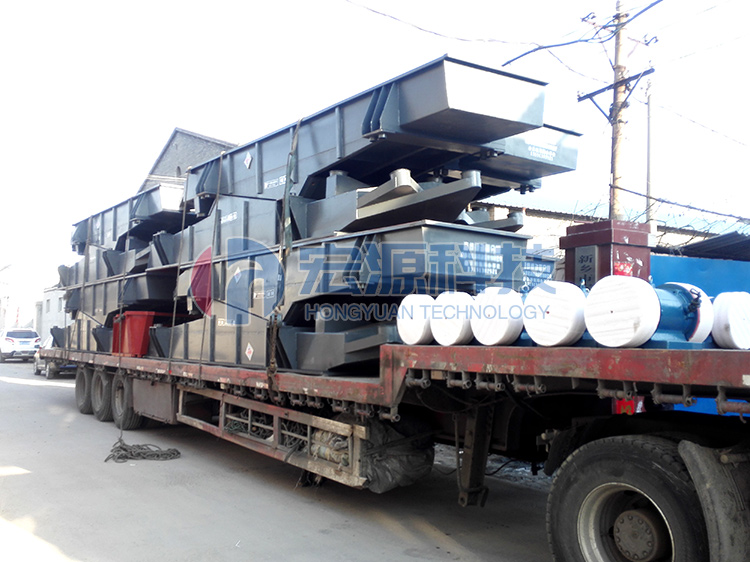

直線振動篩發貨現場
