《宏源科技》振動篩振動電機安裝軸的斷裂分析
作者：宏源科技 日期：2015-03-31
目前,隨著我國經濟快速增長,食品企業規模的擴大,中大型的振動篩也開始設計與開發問世。
常見的振動篩,其振動電機一般安裝在篩體的兩側,有時也安裝在篩體底部或頂部的安裝軸上。在使用中，偶有發生篩體震裂以及安裝軸斷裂的現象。
中大型的振動篩，其激振電機一般安裝在篩體下部的安裝軸上。因此,在設計與制造中,應高度重視,采取一切措施,防止此類現象發生。

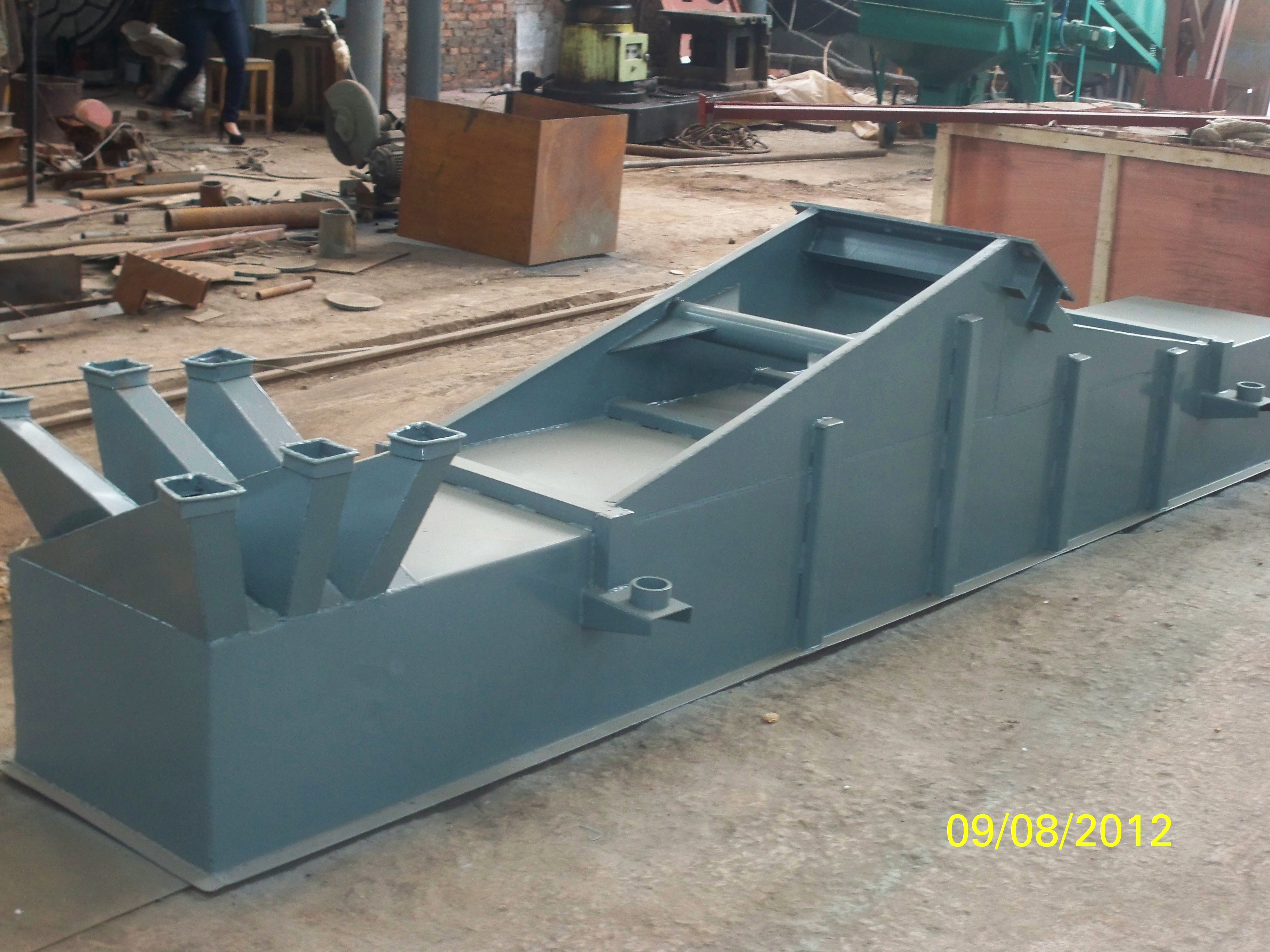

圖1所示為一種大型的用于物料分選的TQLZ180/400型振動篩,其篩寬1800mm,篩長4000mm,篩體重1000kg以上。兩臺振動電機就安裝在篩體下部的圓形實心軸上,軸的兩端法蘭通過螺栓與篩體兩側中部的耳板相連。
盡管其安裝軸的軸徑達到89mm,但在使用過程中仍易發生斷裂。這種由雙振動電機驅動的振動篩,從原理上屬于單向激振力雙軸慣性激振器振動。
篩體及其振動電機的安裝軸在工作時承受多種形式的動載荷,在其上產生動應力。這些應力隨時間作周期性變化。在這種交變應力的作用下,篩體及振動電機安裝軸中最大應力即使低于材料的靜強度指標,也會發生疲勞破壞。
因此,在設計時,不能簡單地用靜力學的方法進行強度計算,而應首先正確分析篩體及振動電機安裝軸受載情況,然后再進行彎曲和扭轉等組合交變應力下構件的疲勞強度計算。
