《宏源科技》直線振動篩的工作原理

        直線振動篩由偏心塊式激振器、電動機、篩箱、篩板、彈簧以及底座構成。

        振動篩的篩機側板全部采用 HUCK 螺栓鉚接，激振器梁與篩側板采用 HUCK 螺栓連接，具有運轉平穩、工作可靠等特點。
        在振動篩振動器的主軸大梁的兩端裝有可調節偏心塊重量的偏心輪，電動機經三角帶使激振器偏心塊產生高速旋轉，運轉的偏心塊產生很大的離心力，激發篩箱產生一定振幅的圓運動。

        彈簧是支承篩箱用的，同時也減輕了篩子在運轉時傳給基礎地基的動力。

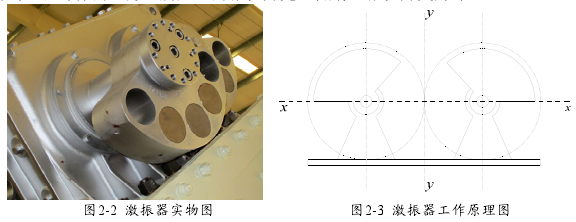

        為直線振動篩工作提供激振力的激振器的工作原理如圖 2-3 所示，激振器內部由兩個軸以及軸上的偏心質量和偏心距都一樣的偏心塊構成（如圖 2-2 所示），并且對稱分布在軸線 y-y 的兩側，軸線 y-y 是通過整個篩體質心的。
        當兩個偏心塊沿著自己的軸心做同步的反向轉動時，根據圖示可以看出轉動產生的離心慣性力，沿著 x 軸方向的分力始終是相互抵消為零的，而同時沿 y 軸的分力總是相互疊加的，因此，激振器就可以產生一個直線的、方向和大小周期變化的激振力。
        而整個直線振動篩就會在這個力的作用下，做一條軌跡為曲線的往復運動。當兩個偏心塊同時運動到如圖 2-3 所示的最高點或者最低點時，所產生的激振力完全疊加而達到最大值。
        而當其運動到左右對稱的地方，所產生的激振力完全抵消，激振力變?yōu)榱恪?/div>
