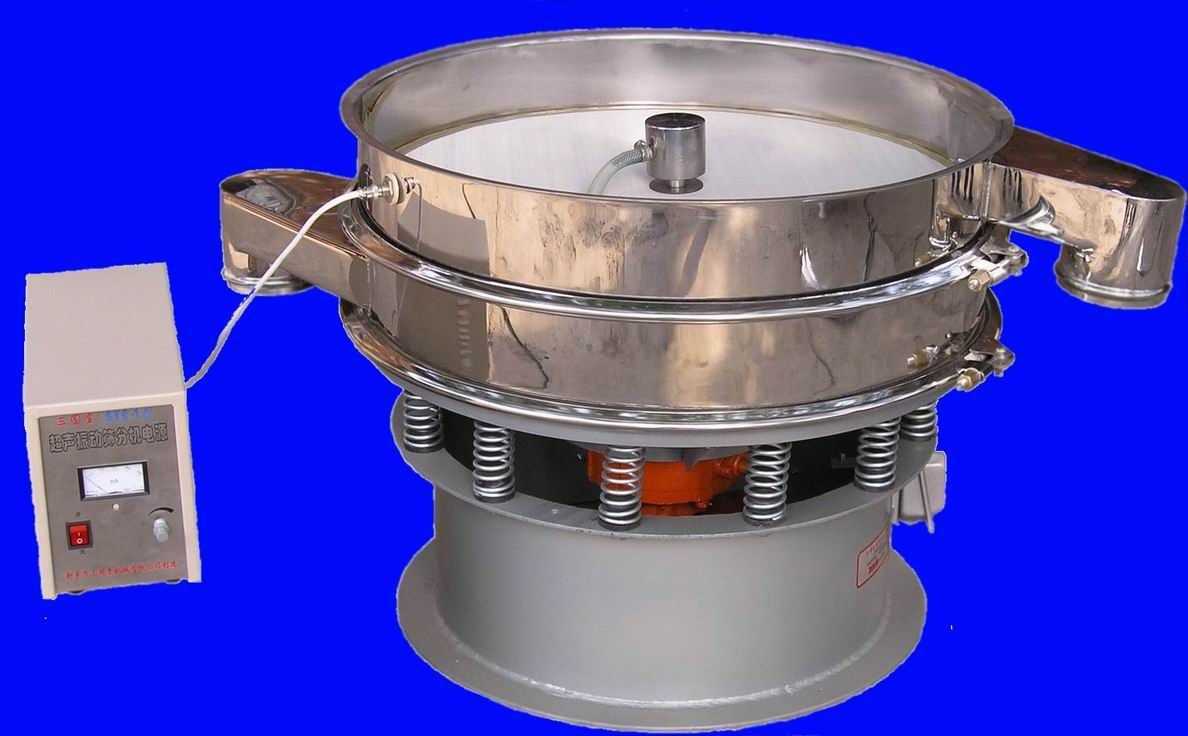

超聲波振動篩的靜力學及疲勞分析：

       由于振動篩連接板是振動篩疲勞應力最大的零件，其疲勞壽命就代表了振動篩的疲勞壽命，故僅對振動篩連接板進行計算.

振動篩連接板的靜力學分析：

       為考察連接板在循環載荷作用下的疲勞特性，在運動學分析的基礎上，首先要對連接板進行靜力學分析.靜力學分析時，設置振動篩曬面為均勻分布載荷，其載荷根據實際工況為8t.通過運動學軟件分析，已經計算出連接板工作時的載荷和約束.因此直接將其導入有限元軟件進行靜力學分析.該分析可以得出振動篩在運動周期內承載最大時的應力氏、。、應變只計算結果如圖5所示.

       由以上靜力學分析可知：

       a.通過圖5( a)可知，其最大應力值為4. 395e+007 Pa，遠小于連接板(材料為Q345B)材料的屈服極限3. 45e+ 008 Pa.

       b.由連接板出現最大應力時的應力、位移分布見圖5( b)和圖5 ( c)，可知連接板的最大應力、最大變形均出現在連接板上安裝激振器的螺栓孔處，這與振動篩實際工作時出現的疲勞破壞一致.為此需要調整連接板上安裝激振器的螺栓孔的分布或采取其他措施，以便連接板上載荷均勻分布.
