《宏源科技》大型直線振動篩模型試驗驗證

       大型直線振動篩模型與原型工作時動應力相似的試驗驗證

       采用電測法即利用電阻應變片、45。應變花、多通道動態應變儀等實驗儀器測試振動篩的橫梁及側板的動應變和動應力。電測法的測試對象是構件表面上指定點的應變，測試力一法是通過電阻應變片把所測的機械量(應變變化)轉換成電量(電阻變化)，再通過動態應變儀，轉換為電壓的變化并加以放大。

       然后按篩分機機械量(應變)給出指示。本次相似試驗?zāi)Ｐ秃Y測試所用應變儀型號為WS-3811數字式應變數據采集儀。

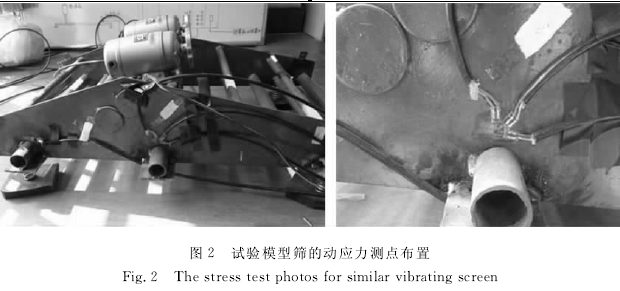

       在布置測點時應注意:振動篩篩分機結構上最大應力或最大位移的測點是反映結構強度和剛度的關鍵部位，應特別加以注意，而最大應力一般出現在最大彎矩、最大扭矩或兩者都較大的截面上，此外也可能出現在產生應力集中的孔洞邊緣、焊縫及其熱影響區和截面尺寸急劇變化區域。
