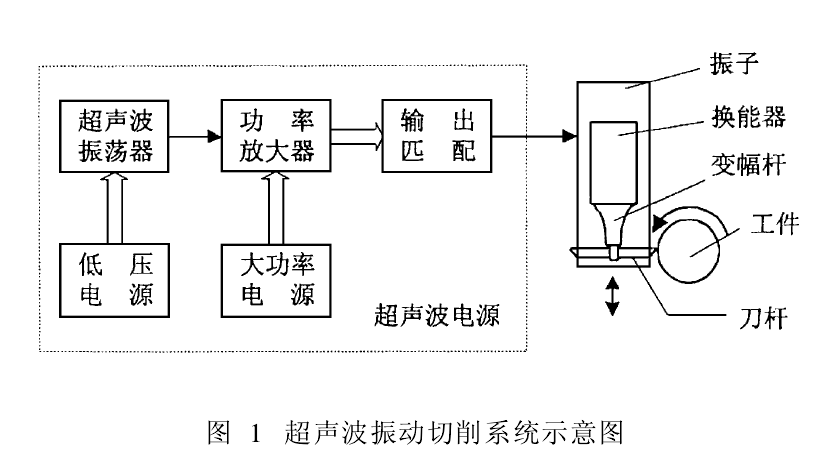

         常用的超聲波振動篩切削系統的結構表示超聲波電源輸出大功率正弦波電壓信號，由換能器轉換成機械振幅，再經變幅桿進行振幅放大一般換能器和變幅桿結合構成振子，振子對刀桿激振進行振動切能在超聲波振動切削中，常規情況下宏觀的連續切削變成微觀的脈動斷續切削，常速切削變成變速和變加速切削，單向切削變成雙向往復熨壓切削。

         因此，它能大幅度提高工件表面質量和加工精度，提高刀具耐用度，并能夠進行某些高難度加工和特種材料的加工。宏源科技超聲波振動切削的能量主要來自超聲波發生器常用大功率超聲波發生器的原理框圖如圖1左側虛框內所示。超聲波發生器的形式有晶體管電路和電了管電路兩種。晶體管電路的發生器失真小，效率高，壽命長，但穩定性耐沖擊性和抗干擾性差。

         目前主要應用于宏源科技壓電換能器的驅動。用于超聲波振動切削的發生器主要是電了管型，這種發生器耐沖擊，結構簡單，可靠性好，但失真大，效率低，易老化，操作煩瑣，且機內存在高壓，使用很不方便。
